Experimento Lidar

BEX-8207
Experimento Lidar

BEX-8207 es un dispositivo experimental que combina la tecnología de escaneo Lidar 3D con la tecnología de detección de imágenes por infrarrojos. Al probar diferentes muestras y diseñar operaciones experimentales multidimensionales, puede recopilar y procesar automáticamente imágenes de nubes de puntos de las muestras y obtener más información como la distancia, la intensidad de la reflexión y las coordenadas espaciales. Por lo tanto, permite el aprendizaje y la exploración de las características ópticas y aplicaciones relevantes de Lidar. El Software es potente y puede analizar y medir la distancia, la intensidad de reflexión, etc. del objeto objetivo. También puede medir la resolución vertical y la resolución horizontal.

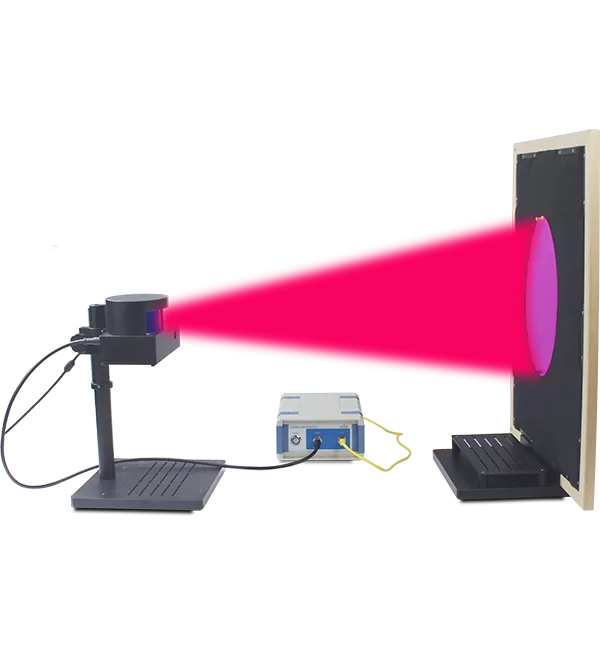

physics lab equipment

Características BEX-8207 experimento Lidar

  • Utilizando 3D Lidar, se puede obtener una gran cantidad de información y se pueden generar imágenes multidimensionales del objetivo.

  • Al adoptar cámaras infrarrojas, se puede visualizar la ruta de escaneo del radar.

  • Se proporciona una amplia gama de muestras de medición para ayudar a los estudiantes a completar experimentos y permitirles explorar y realizar experimentos de extensión de forma independiente.

  • El Software es altamente funcional, capaz de analizar y medir la distancia, la intensidad de reflexión, etc. del objeto objetivo, así como medir la resolución vertical y la resolución horizontal.

Aplicaciones BEX-8207 experimento Lidar

  • Comprender los principios fundamentales de la imagen Lidar.

  • Realice el reconocimiento de objetos 3D utilizando la configuración experimental.

  • Aprenda los principios de medición del tiempo de vuelo (TOF), incluida la posición del objetivo (distancia) y la distancia relativa entre varios objetos.

  • Domina varios métodos para medir la resolución angular vertical de Lidar.

  • Mida la resolución angular horizontal de Lidar a diferentes velocidades de rotación.

  • Evaluar la capacidad de discriminación de objetivos Lidar a diferentes distancias.

  • Estudie los algoritmos utilizados para calcular las coordenadas espaciales objetivo en Lidar.

  • Observe los efectos de los diferentes medios en el rendimiento de las imágenes Lidar.

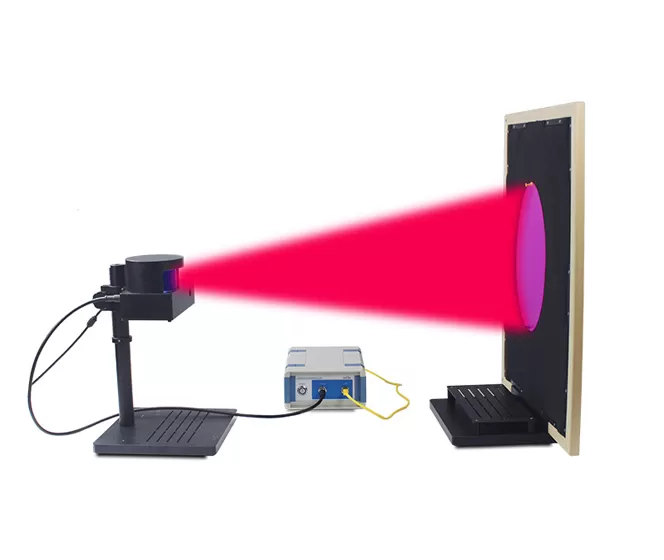

Aplicaciones BEX-8207 experimento Lidar

Contenido del experimento y datos típicos

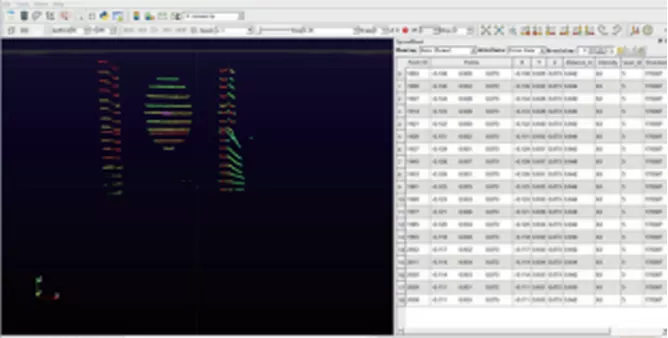

Target object graphic recognition
Target object graphic recognition

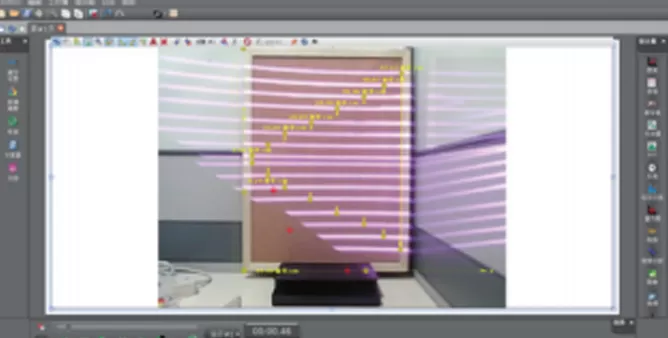

Vertical resolution measurement
Vertical resolution measurement

Especificaciones de BEX-8207 experimento Lidar

No.

Nombre de la pieza

Parámetro principal

1

Aparato Lidar

Radar:

Rango de altura ajustable: hasta 120mm

Longitud de onda láser: 905nm Tamaño de la ventana de escaneo (horizontal): 90mm

2

Montaje de medición

Incluyendo la placa de medición, la base fija y la placa de rango

3

Base y hendidura ajustable

Con una anchura ajustable continuamente de 0 a 100mm


4


Accesorio de medición

Muestras con varias formas de reflexión difusa, alta reflexión y

Reflexión especular.


Lista de configuración

No.

Nombre de la pieza

Modelo

Cantidad

1

Aparato Lidar

BEM-5741

1

2

Controlador Lidar

BEM-5736

1

3

Montaje de medición

BEM-5744

1

4

Base y hendidura ajustable

BEM-5745

1

5

Accesorio de medición

BEM-5746

1

6

Cable de alimentación

BC-105075

1

7

Cable USB

BC-105080

1

8

Cable de conexión de datos M12

BC-105320

1

9

Cinta

SEM-5801

1
