Sistema de medición de radiación infrarroja multicanal

BEX-8209
Sistema de medición de radiación infrarroja multicanal

La Medición de la intensidad radiante es cada vez más importante para el desarrollo de campos de alta tecnología como la aviación, la industria aeroespacial, la electrónica, la energía nuclear, los materiales, la energía y la metalurgia. Como fuente de radiación estándar, el cuerpo negro se utiliza como un objeto estándar para la investigación de la radiación térmica y se usa ampliamente como un estándar absoluto para equipos de infrarrojos. También se puede utilizar como estándar para calibrar otras fuentes de radiación o sistemas infrarrojos. El dispositivo del experimento que consiste en una fuente de calefacción, cámara infrarroja, carril de guía y controlador permite a los estudiantes entender el concepto del cuerpo negro y el principio de la medición de temperatura radiante, así como la influencia del color, los materiales, etc. en la medición de temperatura radiante.

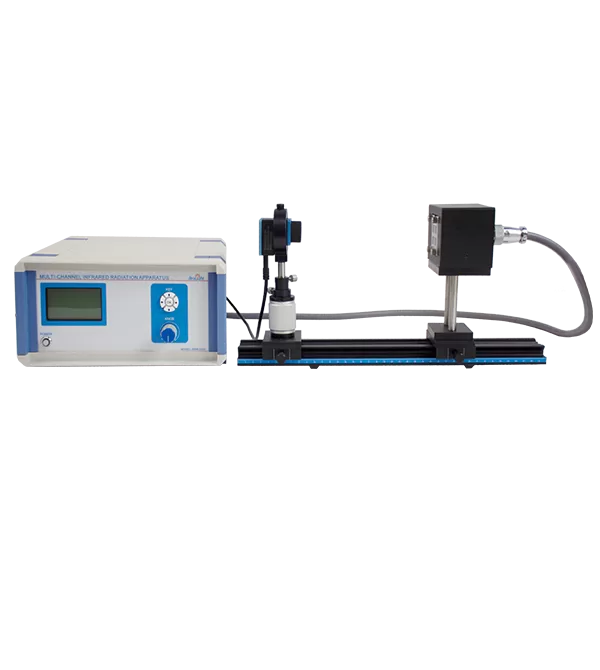

physics lab equipment

Características del sistema de medición de radiación infrarroja multicanal BEX-8209

  • Calefacción de control de temperatura de retroalimentación de circuito cerrado basado en el control PID.

  • Los sensores de termopar de 5 canales monitorean la temperatura en tiempo real.

  • Definición autónoma y división del área de monitoreo de la fuente de radiación.

  • Soporte para medición de temperatura de radiación en tiempo real síncrono multicanal.

  • Limitando la temperatura de calentamiento de la fuente de radiación para evitar quemaduras.

  • El bloque de muestra de prueba de la fuente de radiación puede ser reemplazado.

Aplicaciones de BEX-8209 sistema de medición de radiación infrarroja multicanal

  • Comprender los principios de la radiación de cuerpo negro y la medición de temperatura infrarroja.

  • Implementar la medición multicanal basada en el principio de medición de radiación.

  • Lograr la medición de la temperatura del cuerpo negro basado en el principio de medición de la radiación.

  • Comprender la medición de la radiación y la emisividad de diferentes materiales.

  • Comprender los métodos de calibración de temperatura y los enfoques de implementación.

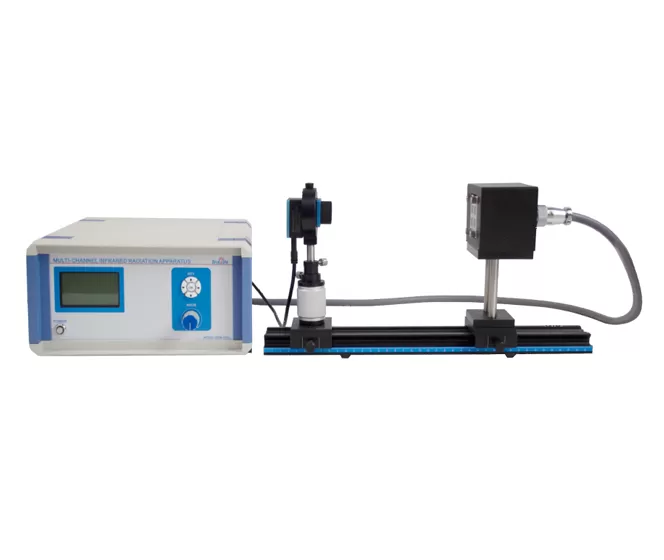

Aplicaciones de BEX-8209 sistema de medición de radiación infrarroja multicanal

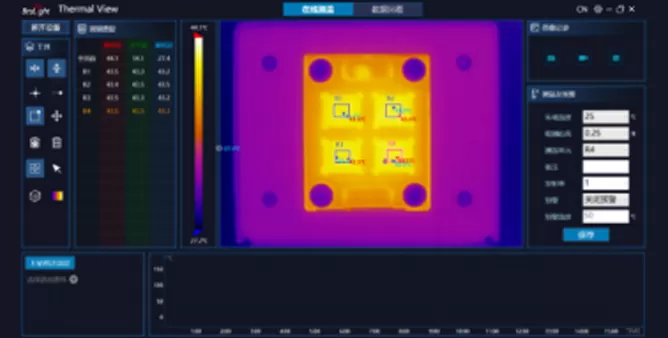

Contenido del experimento y datos típicos

Especificaciones del sistema de medición de radiación infrarroja multicanal BEX-8209

No.

Nombre de la pieza

Parámetro principal


1


Controlador de dispositivo de medición de radiación infrarroja multicanal

Calefacción de control de temperatura de retroalimentación de bucle cerrado basado en control PID

Los sensores de termopar de 5 canales monitorean la temperatura en tiempo real

Apoya la calibración de 4 canales del área de medición de temperatura

Parámetros

2

Dispositivo de medición de radiación infrarroja multicanal caja de calefacción

Se puede calentar hasta 180 ℃

3

Pista

Longitud 400mm

4

Soporte de poste ajustable

Rango ajustable 25mm

5

Portador

Anchura 50mm

6

Publicación

Longitud 90mm, hilo Métrico

7

Cámara de imágenes térmica infrarroja (con cable de conexión)

Tamaño del pixel: 12 μm, Resolución infrarroja: 256 × 192

8

Grupo de muestras de medición de temperatura (blackbody)

Las muestras de morfología de la superficie contienen cuatro tipos de muestras.

9

Medición de temperatura grupo de muestra

Las muestras de material incluyen cuatro tipos de muestras.


Lista de configuración

12NO.

Nombre de la pieza

Modelo

Cantidad

1

Controlador de dispositivo de medición de radiación infrarroja multicanal

BEM-5014

1

2

Dispositivo de medición de radiación infrarroja multicanal caja de calefacción

BEM-5027

1

3

Pista

BEM-5201-04

1

4

Soporte de poste ajustable

BEM-5205-25

1

5

Portador

BEM-5204-50

1

6

Publicación

BEM-5209-09

1

7

Cámara de imágenes térmica infrarroja (con cable de conexión)

L050005

1

8

Base de montaje de imagen térmica

M030075T2

1

9

Anillo adaptador de imagen térmica

M030076T2

1

10

Grupo de muestras de medición de temperatura (blackbody)

Z010004T1

1

11

Medición de temperatura grupo de muestra

Z010003T1

1
