Módulos experimentales independientes:Incluye cuatro módulos funcionales para medir las características básicas de GMR, corriente, desplazamiento angular y operaciones de lectura/escritura de tarjetas magnéticas.
CExperimentación aprensiva:Admite siete tipos de mediciones y análisis experimentales, incluidas las características de conversión magnetoeléctrica analógica y digital, propiedades de magnetorresistencia, corriente de cable, distribución del campo magnético solenoide, desplazamiento angular y funciones de lectura/escritura de tarjetas magnéticas.
Conveniente interfaz de adquisición de datos:Equipado con cuatro interfaces de datos compatibles con sensores de voltaje y software de adquisición de datos PASCO, lo que permite la recopilación de datos en tiempo real y un análisis eficiente.

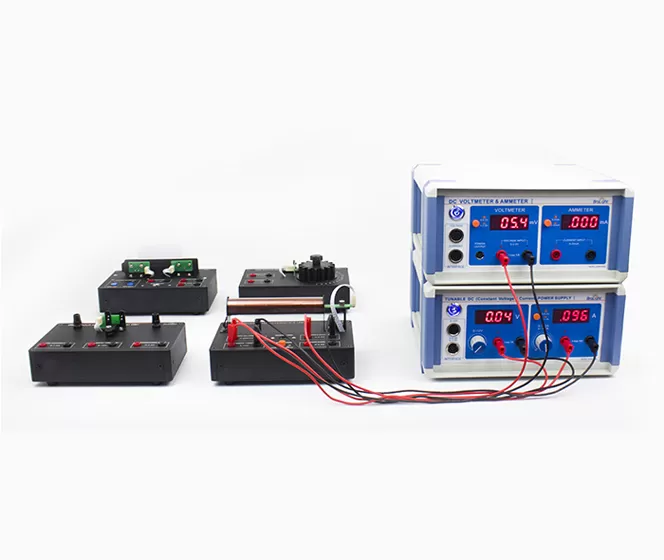

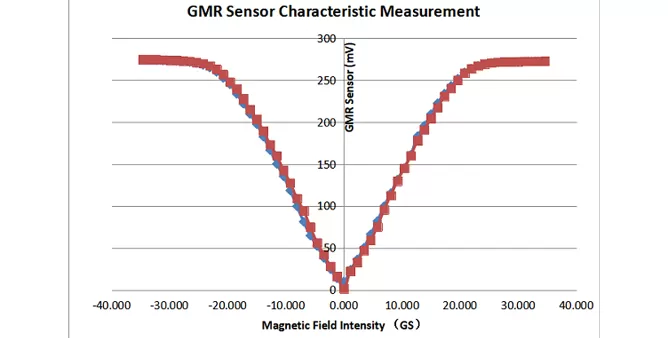

Mida las características de conversión magnetoeléctrica de un sensor analógico GMR.

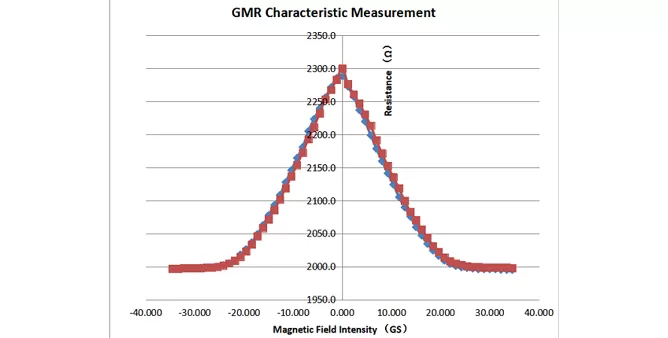

Determinar la curva de magnetorresistencia de un sensor GMR.
Caracterizar las propiedades de conversión magnetoeléctrica de un sensor digital (interruptor) GMR.
Mapa de la distribución del campo magnético de un solenoide portador de corriente utilizando un sensor GMR.

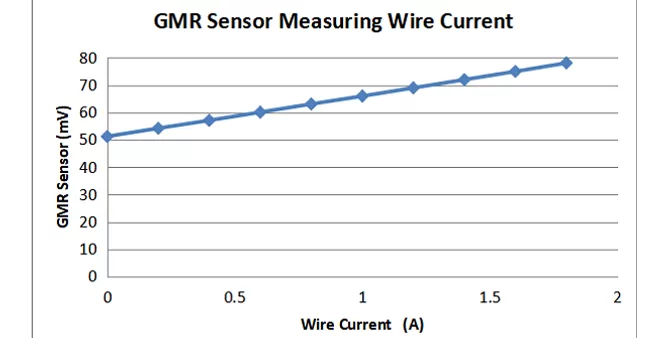

Mida la corriente eléctrica en un cable con un sensor GMR.
Utilice un sensor de gradiente GMR para medir el desplazamiento angular de los engranajes y demostrar el principio de los sensores de velocidad (velocidad) basados en GMR.
Implemente la grabación y lectura de la tarjeta magnética utilizando un sensor GMR.

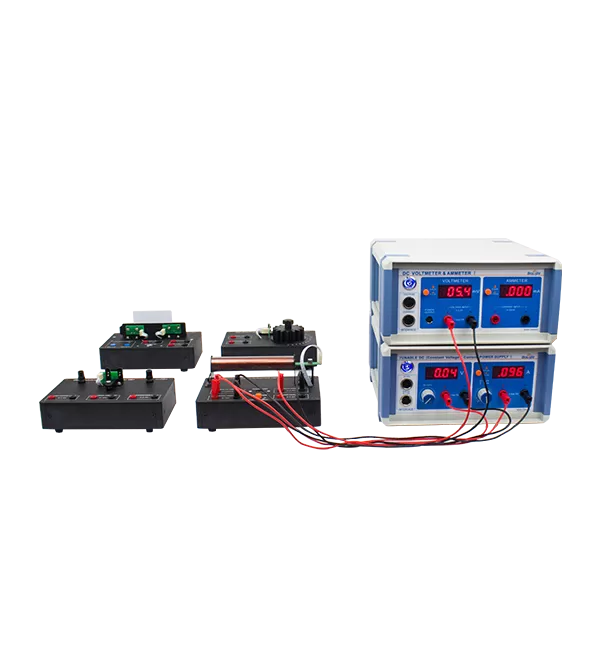

No. | Piezas | Parámetros clave |
1 | Fuente de alimentación DC ajustable I | Tensión: 0-12,0 V continuamente ajustable; Corriente: 0-200 mA / 0-1000 mA dos rangos |
2 | Voltímetro/amímetro DC I | Corriente: 2 mA / 20 mA dos rangos; Tensión: 200 mV / 2 V dos rangos |

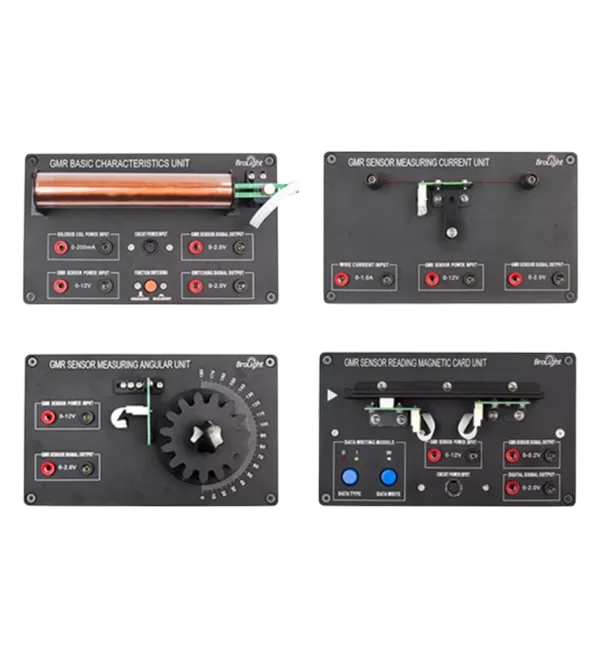

3 | Módulo de característica básica de GMR | Distancia de viaje horizontal del sensor GMR: ≥ 80mm; Incluye GMR y medición del sensor |
4 | Módulo de medición de corriente GMR | Corriente de alambre: 0-1 A; Tensión de funcionamiento GMR: 0-12 V ajustable |
5 | Módulo de desplazamiento angular GMR | Engranaje con escala de 0-180 °; Tensión de funcionamiento GMR: 0-12 V ajustable |
6 | Módulo R/W de la tarjeta magnética GMR | Función de Escritura: teclas de entrada de 0/1 digital; Función de lectura: voltaje de funcionamiento GMR 0-12 V ajustable |
No. | Piezas | Modelo | Cantidad |
1 | Fuente de alimentación DC ajustable I | BEM-5055 | 1 |
2 | Voltímetro/amímetro DC I | BEM-5056 | 1 |
3 | Módulo de característica básica de GMR | BEM-5717 | 1 |
4 | Módulo de medición de corriente GMR | BEM-5718 | 1 |
5 | Módulo de desplazamiento angular GMR | BEM-5719 | 1 |
6 | Módulo R/W de la tarjeta magnética GMR | BEM-5720 | 1 |
7 | 4mm Plátano Cable de Enchufe (Rojo) | BC-105084 | 4 |
8 | 4mm Plátano Cable de Enchufe (Negro) | BC-105083 | 4 |
9 | Mini Cable de 8 pines | BC-105243 | 1 |
10 | Cable de alimentación | BC-105075 | 2 |
11 | Cable de interfaz de 8-Pin | BC-105077 | 2 |
Software de adquisición de datos Capstone UI-5400
UI-5000 850 interfaz universal
PS-3211 sensor de voltaje inalámbrico (2 unidades recomendadas)
