BEX-8510

Diodo de vacío ideal experimento integral

El aparato del experimento BEX-8510, centrado en un diodo de vacío ideal dentro de un solenoide energizado, permite una medición precisa de la función de trabajo electrónico de un cátodo de tungsteno. Su diseño de ánodo cilíndrico coaxial garantiza un campo de temperatura uniforme y minimiza los efectos de borde. El experimento proporciona capacitación integral en múltiples métodos de medición, incluido el análisis de línea Richardson y el método de control magnético, al tiempo que ofrece una práctica valiosa en técnicas avanzadas de procesamiento de datos.

Características de BEX-8510 experimento integral de diodo de vacío ideal

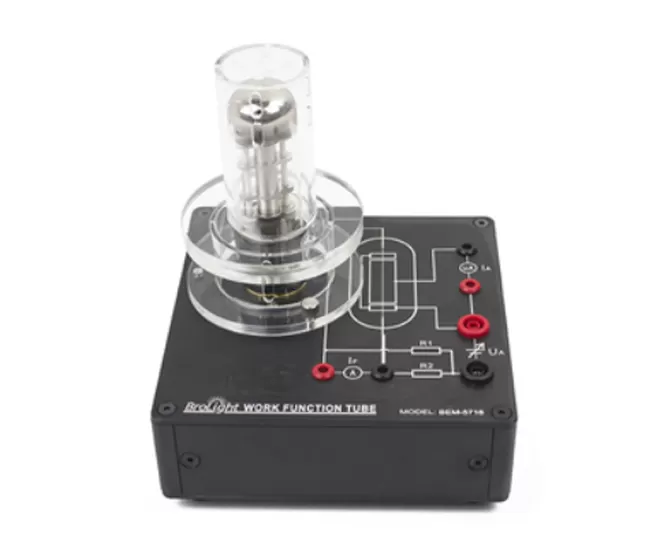

Unidad de montaje de diodo dedicado
Diodo de vacío montado independientemente con escudo de seguridad transparente
Bobina solenoide integrada
Solenoide de 560 vuelta para una alineación precisa del campo magnético
Unidad de medición de alta precisión
Amplificador DE NIVEL DE microamperios con pantalla de 4,5 dígitos (0,1 μA-20mA)
Suministro de voltaje estable
Fuente de alimentación sintonizable lineal (0-160,0 V CC), libre de ondulaciones
Adquisición avanzada de datos
Interfaces PASCO duales para la recopilación de datos en tiempo real

Aplicaciones de BEX-8510 experimento integral de diodo de vacío ideal

Determinación DE LA FUNCIÓN DE TRABAJO DE electrones metálicos
Movimiento de electrones en campos eléctricos y magnéticos combinados (medición e/M)
Investigación de la distribución de Fermi-Dirac
Caracterización de corriente-voltaje de los diodos de vacío ideales

Especificaciones de BEX-8510 experimento integral de diodo de vacío ideal

No.	Parte	Especificaciones
1	Consola principal	Tensión de ánodo: 0-160 V DC sintonizable Rango de corriente del ánodo: 0-20 mA Filamento Corriente: 0-800 mA sintonizable
2	Fuente de alimentación DC	Voltaje: 0-12,0 V sintonizable Corriente: 0-1,0 A sintonizable
3	Diodo de vacío	Cátodo: tungsteno puro Ánodo: Cilindro de níquel Filamento Rango de Corriente: 0,50-0,80 A
4	Solenoide	560 vueltas

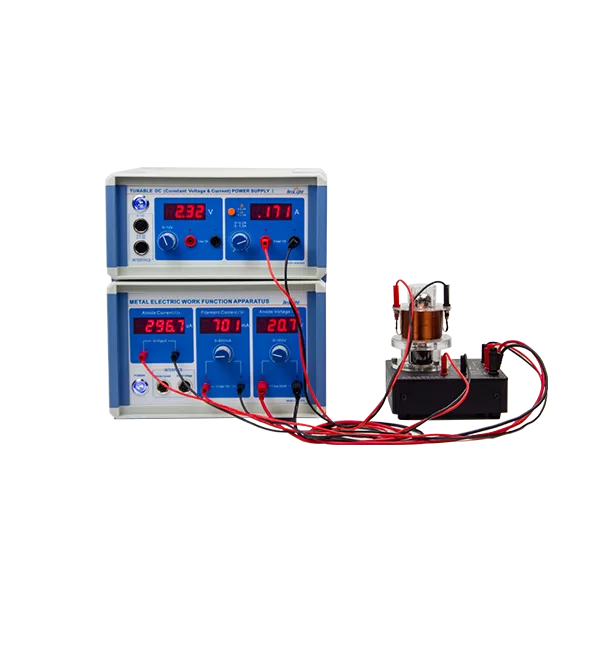

Lista de configuración

#	Piezas	Modelo	Cantidad
1	Aparato de función de trabajo de electrones de metal	BEM-5715	1
2	Fuente de alimentación DC sintonizable	BEM-5055	1

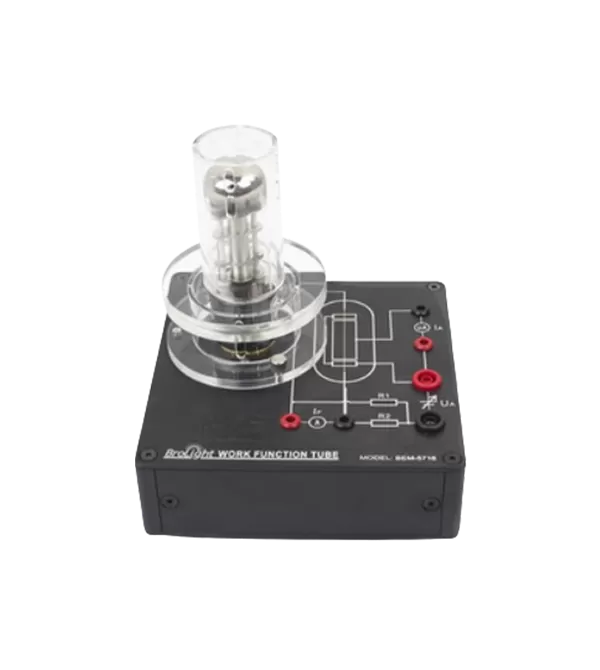

3	Conjunto de diodo de vacío ideal	BEM-5716	1
4	Bobina de solenoide	BC-201026	1
5	Plano rojo de 2mm (enfundado)	BC-104087	2
6	Plomo negro de 2mm (enfundado)	BC-104088	2
7	Plomo Plano Rojo 4mm	BC-105084	1
8	Plomo Negro 4mm	BC-105083	1
9	Plomo Negro 4mm (enfundado)	BC-105073	1
10	Plomo Banana rojo 4mm (enfundado)	BC-105074	1
11	Cable de alimentación	BC-105075	1
12	Cable de interfaz de 8 pines	BC-105077	2

Ejemplos de datos experimentales

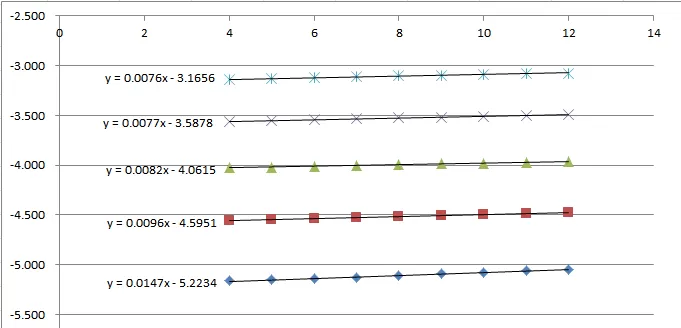

Experimento 1: Determinación DE LA FUNCIÓN DE TRABAJO

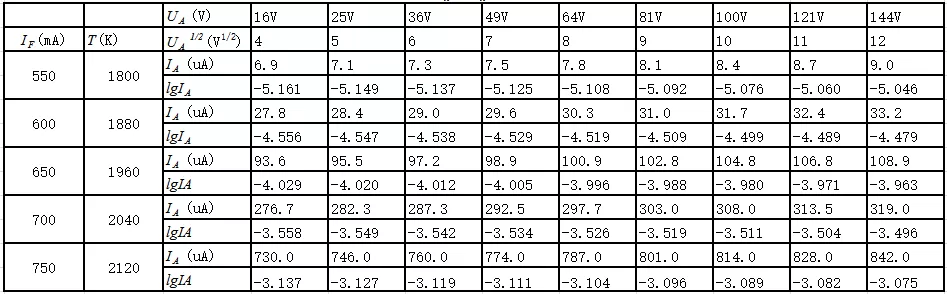

Tabla 1: Características de la corriente del ánodo frente al voltaje y la temperatura

Experimental Data Examples

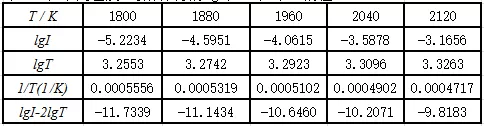

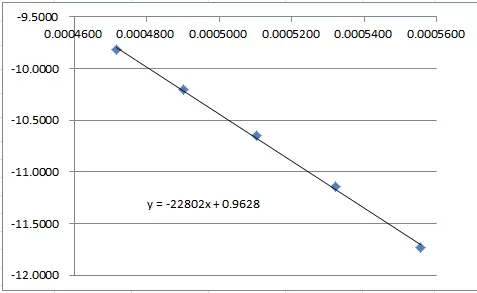

Tabla 2: Parámetros DE ANÁLISIS DE Richardson

Experimental Data Examples

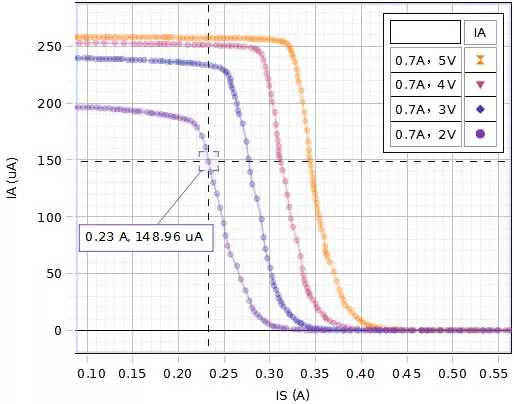

Experimento 2: Medición de la relación de carga a masa

Experimental Data Examples

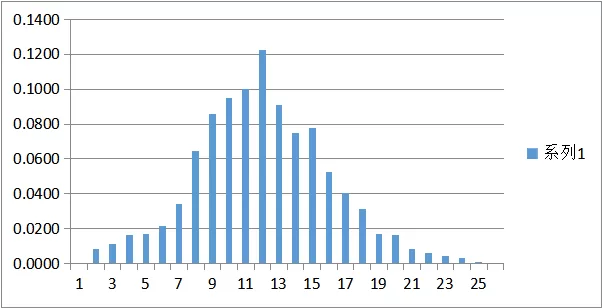

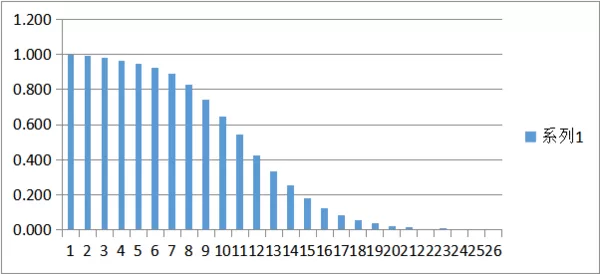

Experimento 3: Estudio DE DISTRIBUCIÓN DE Fermi-Dirac

Experimental Data Examples

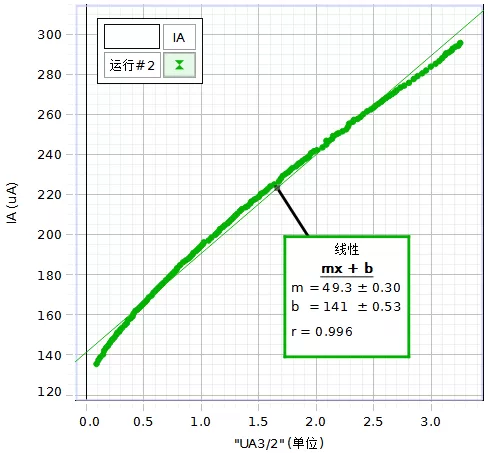

Experimento 4: Caracterización de I-V de diodo

Experimental Data Examples

Opciones recomendadas

Software de adquisición de datos Capstone UI-5400
UI-5000 850 interfaz universal
PS-3211 sensor de voltaje inalámbrico (2 unidades)
